长庆油田采气一厂职工体育馆音质工程
[点击量:2389][来源:中亚康源]
2009.10.28



项目名称:
长庆油田采气一厂职工体育馆室内音质工程

完成时间:
2009年10月

项目概述:
长庆油田采气一厂职工体育馆为门式钢架结构,建筑面积2020㎡, 活动中心内设篮球场、排球场及网球场,檐口高度12.05m,建筑耐火等级为二级。
通常体育馆、剧院等观演建筑因空间容积较大、人员活动形式较多、语音嘈杂等因素均存在一定的音质缺陷,如比赛场地内产生明显的回声、颤动回声和 多重回声等。此体育馆为彩钢板和玻璃幕墙结合的建筑结构,室内混响声较强,一些观演场所暴露的音质弊病在此馆将暴露的尤为突出。为达到更高的音质要求,避 免音质缺陷,在此馆的室内做声学处理。
此音质工程的声学设计是以清华大学建筑学院建筑物理(声学)实验室的技术平台为依托,经过反复的技术论证和计算分析,结合甲方关于音质工程的设 计要求,制定此方案。声学处理区域为馆内,措施主要采用吸声和隔声两种。吸声处理是在顶部H型钢梁下悬吊轻质空间吸声体,而隔声处理是在排球场和网球场之 间的空地上安装活动式吸隔声屏障。

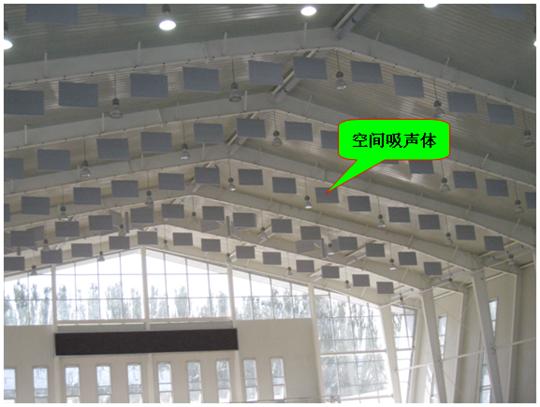

空间吸声体是一种分散悬吊于声场中的吸声构件。可根据使用场合和吸声需要作成适当的几何形状和尺寸,单个吸声体的有效吸声面积远大于几何投影面 积,因而若以投影面积计算,吸声系数可以大于1。通常用有效吸声量表示其特性,它不仅取决于吸声体本身的性质,还随吸声体之间的间隔而增加,但不成线性比 例。所以最佳设计应该是利用最少的吸声体单元,获得尽可能多的吸声效果。一般认为,若使用板状吸声体,则其总面积相当于房间平顶面积的30%-40%时, 吸声效率可以达到最佳值,经济效果也最好。空间吸声体主要用于降低厅堂和工厂车间内的混响时间与混响场声级,具有设计灵活、简单,使用安装方便、美观等许 多优点。但也应注意,只有在原来室内的吸声很小,混响场很强的情况下才有效,而且降噪效果通常不超过10dB,一般到3-8dB之间,最佳亦不会超过 15dB。

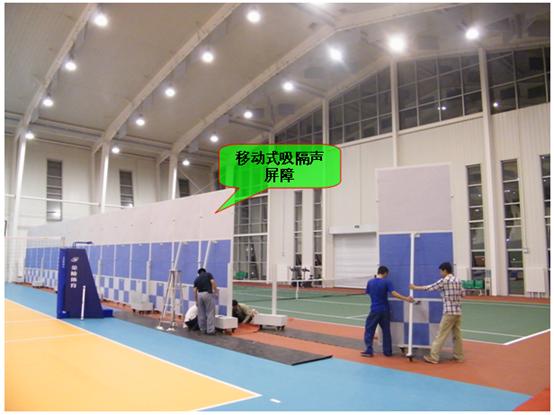

移动式吸隔声屏障是一种隔音、吸音、隔离、抗干扰、环保的大型屏障。主要用于室内大型体育场馆开展多项体育比赛又相互不干扰的大型体育场屏障。 该屏障隔离高度高,隔离面积大,隔离效果好,吸音效果好,便于安装,运输搬迁。在球场内移动方便、快捷、稳定性好,结构紧凑、造型新颖、美观大方,也适用 于小的室内体育场开展多项比场地的隔离。

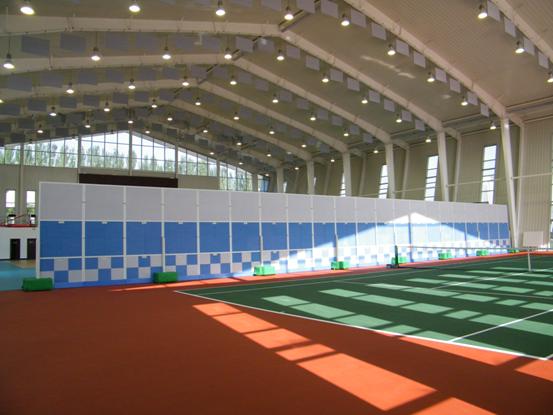

治理后现场效果:




通过采取上述方案措施,即可达到《体育馆建筑设计规范》(JGJ 31-2003)的声学标准,解决体育馆音质缺陷,同时也使体育馆的装饰效果更具美观性。
