项目名称：

北京中奥华美达酒店噪声治理工程



完成时间：

2008年08月



项目概述：

中奥华美达酒店是一家集住宿与餐饮为一体的涉外星级酒店，座落于慧忠北里小区内，环境优美，交通便利，紧邻奥运场馆，地理位置优越。内部配套设 施十分齐全。但有些设备在工作运转时会产生一定的噪声，较为严重的是楼顶上的12台抽油烟机及其配套排油烟风口和4台冷却塔。抽油烟机及其配套排油烟风口 与冷却塔的噪声均以中低频为主，酒店北侧是慧忠北里的213号楼，两楼直线距离较近，且顶部几乎同高。噪声源下部是酒店的客房，如果不进行很好的噪声控 制，不仅会直接危害到周边小区业主及酒店工作人员的身体健康，还会严重影响酒店顾客住宿与就餐的舒适度，影响酒店经营状况，据《城市区域环境噪声标准》 （GB3096-1993）规定的1类标准，即酒店北边小区连续等效A声压级昼间≤55dB(A)，夜间≤45dB(A)。中亚康源受业主的委托，对其抽 油烟机及其配套排油烟风口和冷却塔进行噪声治理，针对设备噪声类型以及结构特点，本方案设计目标为酒店北边小区连续等效A声压级≤45dB(A)，中亚康源通过技术研发和创新，设计出安装方便、效果优良的隔声间和复合吸、隔声屏障，保证降噪效果的同时实现了美观、便捷等目标。



噪声源分析：

 只有准确了解噪声源的特性，才能有针对性地进行有效合理的噪声控制设计。酒店楼顶上共有12台抽油烟机及4台冷却塔。单台抽油烟机的噪声实测 为81.1dB(A)，排油烟风口为91.3dB(A)。冷却塔暂时没有运转，根据以往工程经验，其单台噪声约为90dB(A)，抽油烟机及其排油烟风口 与冷却塔形成一个面声源，若设备同时开启，屋顶面的噪声值将达到99dB(A)，其噪声对周边环境的影响较大，波及范围也会很广。抽油烟机与冷却塔的噪声 传播有两种形式，一种为通过空气为介质以声波形式向外传播的空气声，一种为通过连接基础为介质以震动形式向外传播的噪声。



油烟机的噪声主要为高速气流冲击管壁形成的空气动力性噪声，电机运转的机械噪声，其噪声以中低频为主。排油烟风口的噪声主要是空气动力性的低频噪声。

抽油烟机放置在楼顶上，单台抽油烟机的噪声实测为81.1dB(A)，为每台抽油烟烟机安装一个隔声间，其隔声量为25dB(A)。隔声间的墙 体为单层吸、隔声墙体,对于这种墙体，增大吸、隔声量的方法就是选择合适的吸声材料，合理的组合方式，做到不影响设备的使用功况，而且经济美观。吸、隔声 墙体的做法通常采用多孔板组合吸声材料，利用声波入射到多孔吸声材料上，能顺着微孔进入材料内部，引起空隙中空气的振动，由于空气的粘滞阻力，空气与孔隙 的摩擦和热传导作用等，使相当一部分声能转化为热能而被消耗来有效地吸收声能。在本工程中，为满足防水、防火的要求，使用微孔的轻质复合吸、隔声墙体。隔 声间顶部结构与墙体相同。为便于工作人员对设备进行检修，隔声间上安装一个隔声门，向外开启。在北侧留有通风消声百叶窗，以便设备散热。



冷却塔噪声为风机产生的机械与湍流噪声、落水产生的淋水噪声、减速机及电机的噪声，以中低频为主。

楼顶并排安置4台冷却塔，在冷却塔顶部排风口安装消声器。在冷却塔的出风口安装阻性弯头消声器，弯头朝东安置，以有效的降低冷却塔风叶的低频噪声。

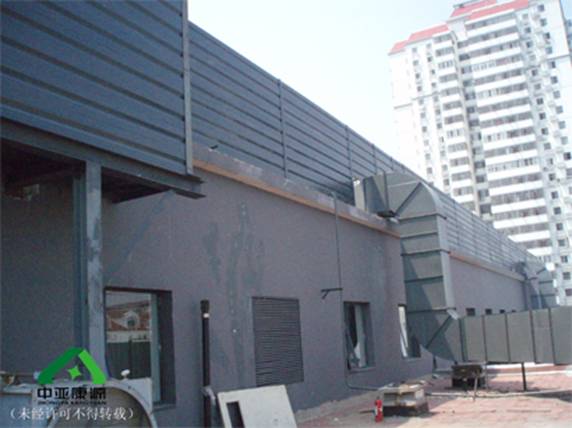

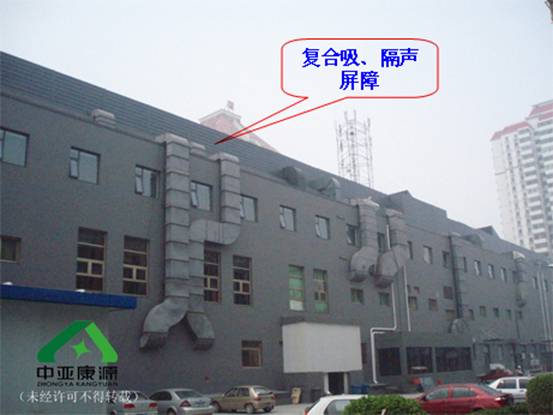

经过上述噪声控制措施，还需在顶层北侧做一道吸、隔声屏障。声屏障是将噪声源与接收者隔离，并降低直达声的传播。当声波到达声屏障的时候，一部 分被反射，其余一部分会透射到另一侧，为降低透射部分的噪声声能，我公司特设计一面穿孔，一面为折角瓦楞式的复合吸、隔声屏障，当声波传播到声屏障时，声 波通过微孔吸声板，进行声能与热能的转化，然后达到折角瓦楞式背板。折角瓦楞式背板为30度角的折板形式，这种形式不仅可增加屏障强度，而且会增加阻挡声 波传播方向的隔声材料的截面积，从而以较轻的质量达到较高的隔声量。



声屏障有本身的固有频率，声波到达声屏障时在一定频率范围内与屏障本身的固有频率相吻合，为了更好的抑制吻合效应和低频共振，本设计在屏障背板 上加装使用了高效阻尼材料。该阻尼材料主要应用于控制屏障结构的振动，此种结构在转换模态的同时具有高阻尼特性和降低低频声的特性，在较宽频率范围内可以 起到抑制峰值的作用，从而更高效的降低噪声。
